A térkép feliratai
Általában a térképen ábrázolt legjelentõsebb településnek, illetve tájegységnek a nevével megegyezõ. Egyenes északú térkép esetében tájolása nyugat-keleti irányú, betûinek teteje észak, talpa dél felé mutat.
A térképlap szabad felületén szokás feltüntetni a térkép készítõinek, helyesbítõinek a nevét, a kiadás idõpontját, a kiadó nevét, a kiadott példányszámot.
A méretarány és az aránymérték
Az elõzõekbõl ismert, hogy a térkép a földfelszín egy részének arányos kisebbítésben készült felülnézeti rajza. Fontos jellemzõje tehát a kicsinyítés mértéke, azaz a méretarány. A méretarány megmutatja, hogy a térképen egységnyinek ábrázolt távolság a valóságban mekkora. Például 1:15000 azt jelenti, hogy ami a térképen 1mm az a valóságban ennek tizenötezer-szerese vagyis 15m. A méretaránnyal történõ számolás egyes esetekben nehézkes lehet. Ilyenkor jelent segítséget az aránymérték használata.
Az aránymérték vagy "lépték" (14.ábra) a térkép méretarányában készült vonalas mérték.
|
|

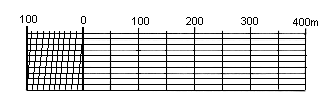

Elõnye, hogy segítségével direkt távolságokat olvashatunk le a térképrõl. Gyakorlati haszna már ebbõl is nyilvánvaló, de gondoljunk csak arra, hogy kapunk valahonnan egy fénymásolással ismeretlen mértékben továbbkicsinyített vagy kinagyított térképet. Ilyenkor az azon szereplõ méretarány nem használható, míg az aránymérték adatai továbbra is pontosak maradnak. Ebbõl visszafelé számolva egyúttal meghatározható az új méretarány is. Az aránymérték továbbfejlesztett változata a tizedes aránymérték, mellyel még pontosabbá tehetjük méréseinket (15.ábra). Egyszerû szerkesztéssel minden aránymértékhez készíthetõ.
|
|
A lejtalapmérték olyan mérce, mely a térkép alapszintvonalaihoz és/vagy fõszintvonalaihoz készül és melynek segítségével két szomszédos alap illetve fõszintvonal között azonnal leolvasható a lejtõ meredeksége (16. ábra)
|
|
A jelkulcskivonat az egyezményes jelkulcs azon elemeit tartalmazza, amelyek az adott térképen kiemelkedõ jelentõsége van, esetleg jelentésük az adott térképre jellemzõ speciális tartalommal egészük ki vagy módosul. (17. ábra)
|
|
